老太bbw搡bbbb搡bbbb,成人免费高清在线观看,妇欲欢公爽,情窦初开意大利

點火器用高性能中高溫硬化型環氧樹脂膠1000A/1200B

一、簡介： 1000A/1200B是透明的高性能環氧膠,具有韌性、低硬度，雙組份加溫硬化型環氧注型樹脂，它與工程塑膠、陶瓷基板具有優良的粘合力，是一種理想的封裝材料；特別適用于需要冷熱沖擊的場合.

一、產品特點：

a)        粘度低、澆注工藝性好；

b)       優良的耐冷熱沖擊，可達到-55℃~+120℃ 循環沖擊；

c)        杰出的電絕緣性、機械物理性能。

二、常規性能：

測試項目	測試方法或條件	1000A	1200B
外    觀	目  測	水色透明	淡棕色
粘    度	40℃, mpa·s	800~1300	700~1500
密    度	25℃，g/cm3	1.1~1.2	1.3~1.4
可使用時間	35℃，hrs	3.5
凝膠時間	150℃，1g，s	170~200

四、用途：

適用于高壓燃氣點火器,變壓器,高性能模塊以及其它特殊電子零部件的封裝。

*:我司產品1000A/1200B是新型的進口樹脂，此產品我司有客戶專門用于為歐州及中東客戶的燃氣點火線圈而設計灌封樹脂,客戶使用時加入硅微粉用于將低生產成本,產品灌封后的耐壓,由于產品電路采用串聯分段設計,因而產品耐壓達到了4~5萬伏/毫米.

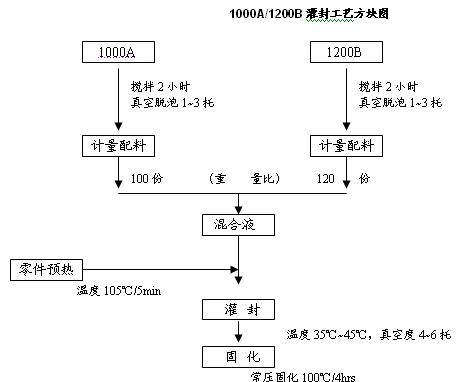

五、使用工藝：

測試項目	測試方法或條件	1000A/1200B
配    比	重量比	100:120
硬化條件	℃/hrs	100/4
建議固化條件	40~55度/1小時脫泡+80度/4小時+100度/2小時+120度/3小時,烘箱中自然冷卻

六、硬化物特性*：

項     目	單位或條件	1000A/1200B	引用標準（ASTM D）
外  觀	/	透明色	目測法
硬  度	Shore-D	60~70	2240
體積電阻率	25℃，Ω·cm	>3.2×1015	150
絕緣強度	25℃，kV/mm	>24	149
介電常數	25℃，1MHZ	3.7±0.1	150
介質損耗角正切	25℃，1MHZ，%	<1.2	257
沖擊強度	kJ/m2	>34	780
吸水率	%	<0.04	570
伸長率	%	>250	638

    *以上參數為1000A/1200B配比為100：120，固化時間為100℃/4hrs后測得。

七、貯存、運輸及注意事項：

1．   1000A/1200B應貯放在干燥、通風的室內。開啟未用完的材料，桶蓋要蓋嚴，以防止吸潮變質。自制造之日起六個月內有效，超過保質期，須進行常規特性檢查，合格后方可使用。

2．   此類產品為非危險品，可按一般化學品貯運。

3．   在使用時，操作員工應有防護措施，不慎沾到皮膚或眼臉，必須及時用中性肥皂清洗或請醫師診治。

八、包裝規格：

A、B均為20KG金屬容器包裝或客戶指定包裝，包裝上應有制造廠家、批號、凈重、檢驗合格標志。

Ú注：以上性能數據為該產品于濕度70%、溫度25℃時測試之典型數據，僅供客戶使用時參考，并不能完全保證于某個特定環境時能達到的全部數據。敬請客戶使用時，以實測數據為準。

　

返回
